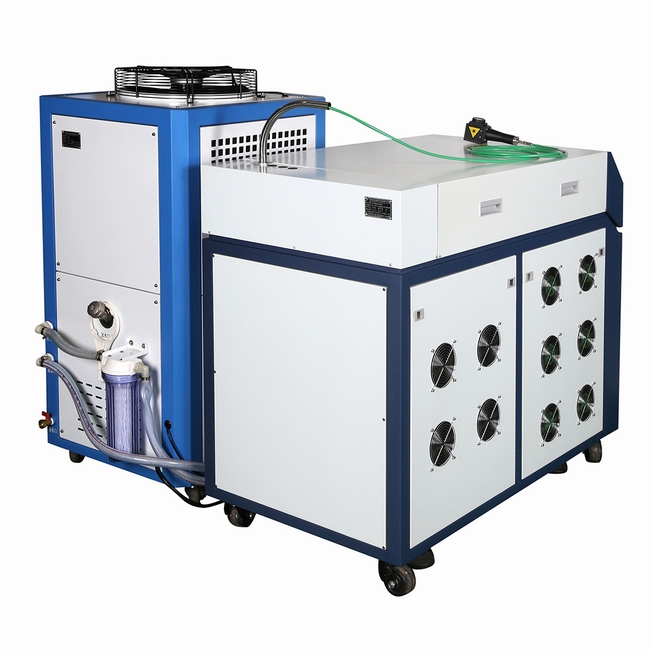

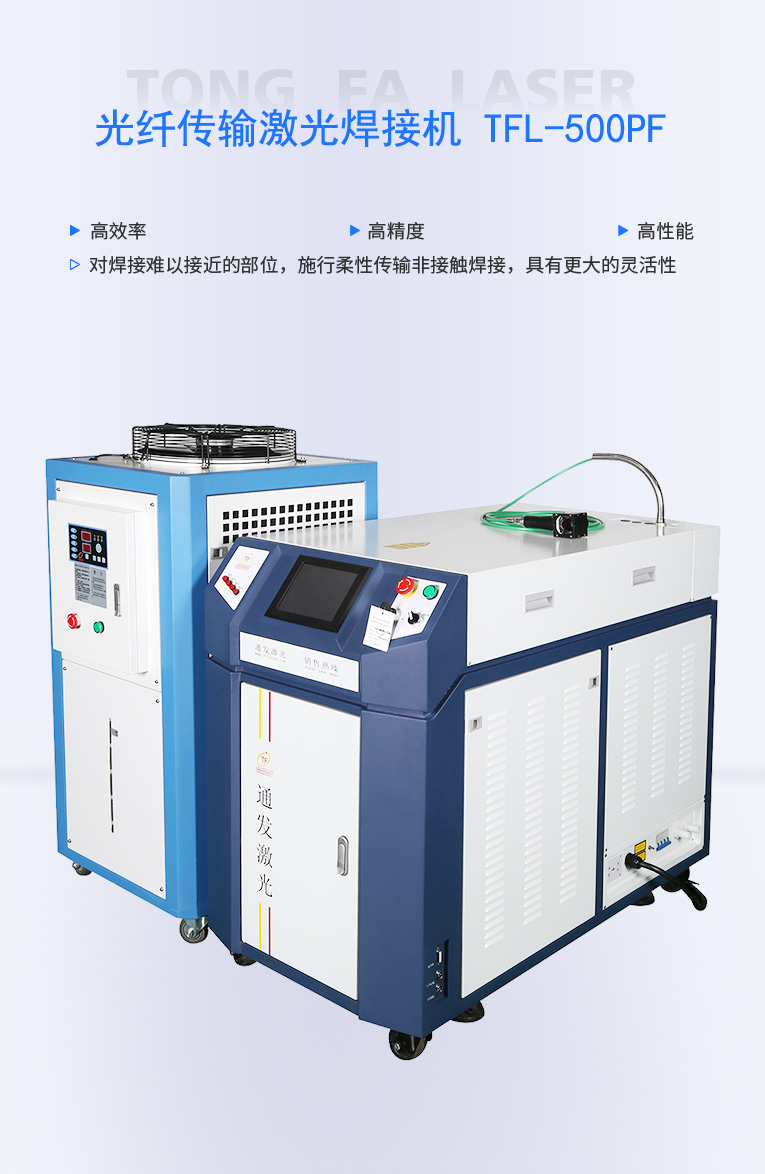

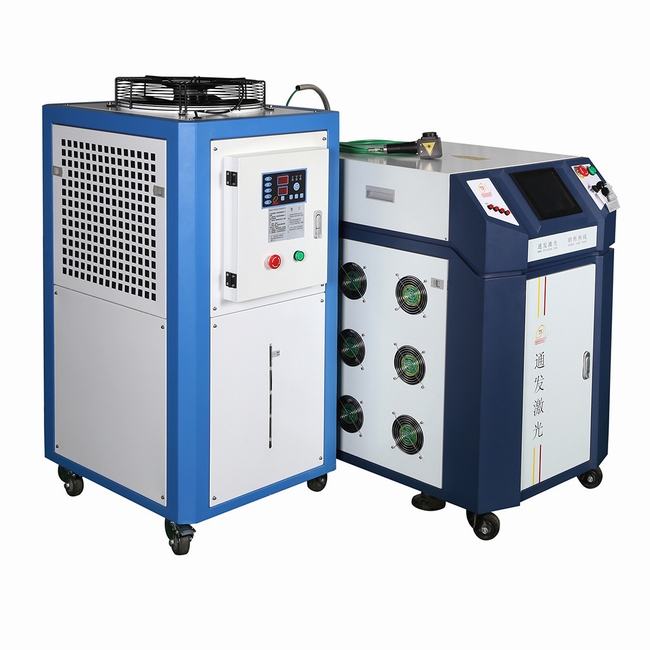

通發激光TFL-500PF光纖激光焊接機，激光功率大，經過光纖優化獲得卓越的光束質量，滿足1.5mm以內料厚，熔深1mm以內的廚衛，家電，高速不銹鋼激光焊接加工。
分享至：
光纖激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。目前應用在鈑金制造、電池封口、汽車零部件等行業上。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
光纖激光焊接機加工樣品圖片
醫療配件激光焊接
廚衛器具激光焊接

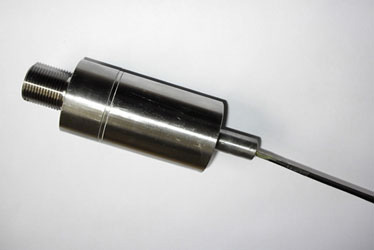

傳感器激光焊接

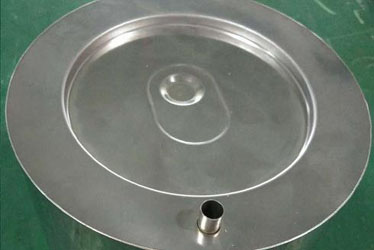

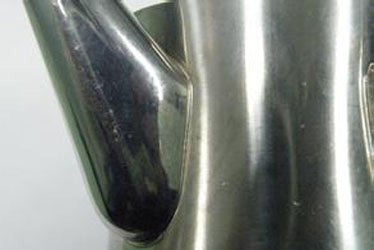

不銹鋼水壺激光焊接

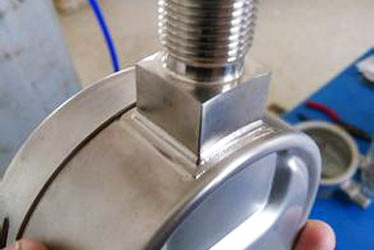

儀表產品激光焊接

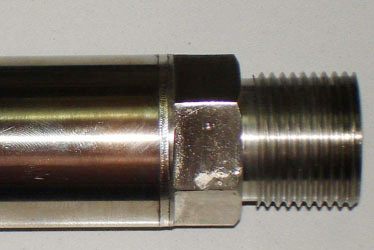

管接頭激光焊接
TFL-500PF機型特點
1、激光能量大，平均功率高，焊接速度快，峰值功率高，單點能量大。更適合密封焊接，也適合鋁、銅激光焊接。
2、光纖及激光輸出頭采用水冷卻，保證高功率工作的穩定性。
3、采用8P大功率冷水機，冷卻能力更強。
4、主要部件國外進口，品質好，性能穩定

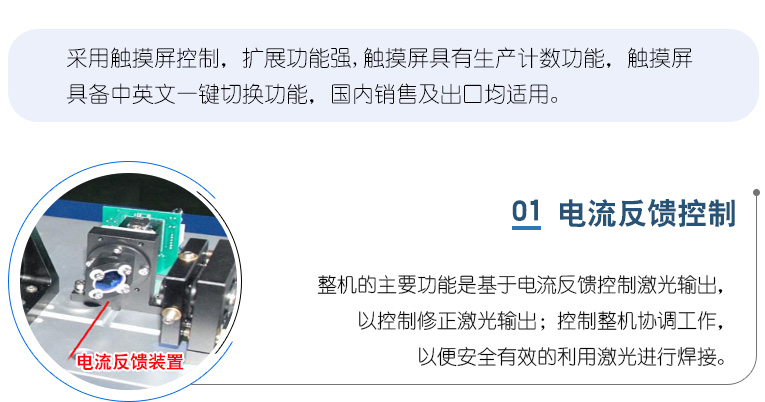

5、使用先進的實時反饋控制系統，避免因電網波動、水溫波動，氙燈老化等原因造成的對激光能量的影響。使得焊點大小均勻，深度一致
6、可以進行時間分光，能量分光，適合多種不同的應用場合，可同時多個工位加工
7、經光纖傳輸后的激光光速質量好，光斑細，能量分布均勻
8、初始段功率穩定，變化小，提高產品合格率。
應用范圍
TFL-500PF大功率光纖傳輸激光焊機可應用于鈦、鎳、錫、鋅、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金，及鋼、可伐合金等合金的同種材料間的焊接，也可應用于銅-鎳、鎳-鈦、銅-鈦、鈦-鉬、黃銅-銅、低碳鋼-銅等多種異種金屬間的焊接。
現廣泛應用的領域有手機外殼、筆記本電腦外殼、五金構件、廚具衛浴、軍工制造、電池外殼、動力電池、儀器儀表、馬達、IT手機構件、硅鋼片、汽車配件、激光熔覆、醫療器械等精密零件焊接。

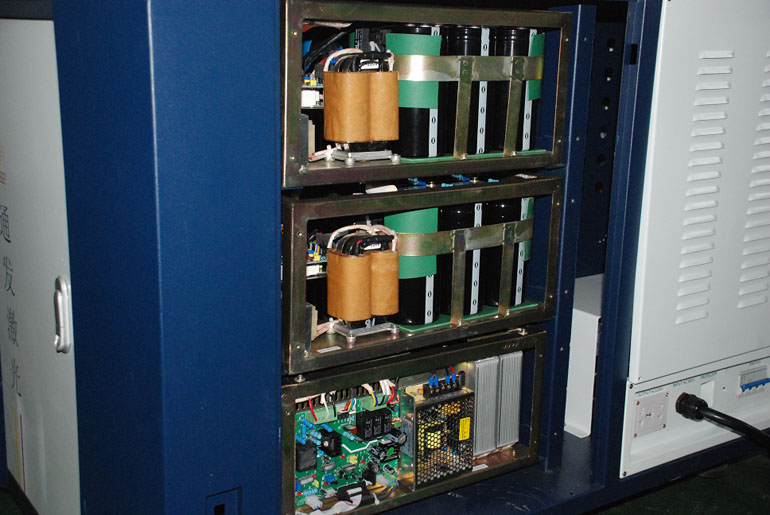

精密電源
1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
6、激光大電流放電具有軟硬件過流保護鎖定及報警。
核心激光器
通發激光焊機鍍金腔
1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，并可以增加單點能量。
2、激光腔采用氙燈和激光棒分離設計，換燈不影響光路。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。
電源脈沖電流過流保護裝置和大功率固體激光器
標準工作臺
該工作臺可以四軸聯動，實現曲面的點焊。
本工作臺采用加固型鈑金結構，平臺安裝XY雙軸電動模組，Z軸采用斷電剎車電機，同時可選配旋轉軸。針對異形三維產品可實現三維激光焊接。
機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器。
富士康科技集團是專業從事計算機、通訊、消費性電子等3C產品研發制造，廣泛涉足數位內容、汽車零組件、通路、云運算服務及新能源、新材料開發應用的高新科技企業。憑借前瞻決策、扎根科技和專業制造，自1974年在臺灣肇基，1988年投資中國大陸以來，富士康迅速發展壯大，擁有百余萬員工及全球優秀客戶群，是全球較大的電子產業科技制造服務商。2014年進出口總額占中國大陸進出口總額的3.5%；2015年位居《財富》全球500強第31位。
珠海優泰科技有限公司是一家專業生產彈性體產品的高科技民營企業。公司產品主要是激光打印機、復印機、激光型傳真機、一體化機等辦公控制設備刮片與清潔刮片,以及其它用于工業設備的高性能配件和原料。現有員工450人以上，擁有3萬多平方米的廠區； 2010年12月成立了優泰“關愛基金會”，幫扶有困難的員工，真正體現人文關懷，打造“優泰人”之家，使愿意在優泰發展的人得到：穩定、安全、健康成長。
深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米，高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元，年生產加工黃金首飾能力達100噸。2004年起，連續三年稅利超千萬，累計出口創匯超過1億美元，已成為國內較大的黃金首飾制造商。公司現為國內首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。
技術參數：
|
型號 |
TFL-500PF |
|
激光波長 |
1064nm |
|
激光功率 |
500W |
|
激光脈沖能量 |
100J |
|
光纖輸出數量 |
1路 |
|
反饋方式 |
電流反饋 |
|
脈沖寬度 |
0.2-15ms |
|
脈沖頻率 |
1-200Hz |
|
焊點大小 |
0.4-3mm |
|
激光能量變化率 |
<±1.5% |
|
主機耗電功率 |
≤18KW |
|
電力需求 |
AC380V±10%/50Hz，50A |
|
冷卻方式 |
8P冷水機 |
|

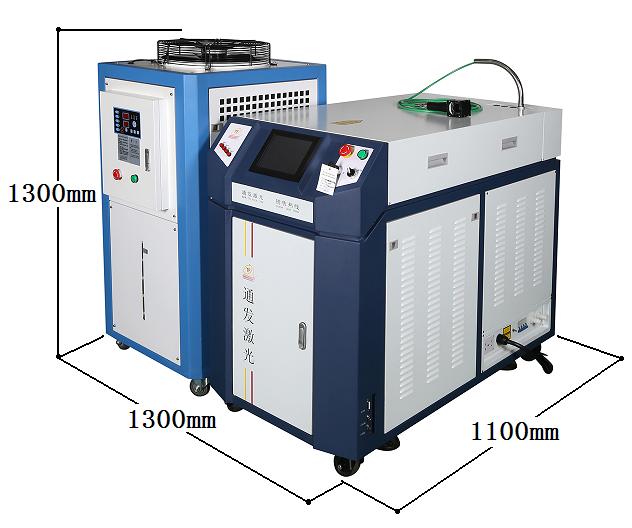

主機外形尺寸（長*寬*高） |
700×1100×900 |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)?，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
